Wireless SCT-200W AC 2 Zoll Splitcore-Stromsensor
Produktcode: SCT-200W
Die drahtlose Klappkern-Stromsensor-Serie SCT-200W von Magnetlab wandelt einen AC Eingangsstrom von bis zu 800A in eine Ausgangsspannung von bis zu 0,333V oder 1,0V RMS um.
Splitcore-Übertrager sind ideal, um auf einer bestehenden Kabelleitung installiert zu werden. Sie werden einfach um die zu vermessende Leitung platziert und zugeklappt. Die SCT-Serie verfügt über einen selbst-verschließenden Schnappmechanismus.
Jede Stromsensor-Einheit (CT-Einheit) beinhaltet eine sich über den Messstromkreis selbstversorgende Funkverbindung, die sich mit der Controller-Einheit (PT-Einheit) bei jedem Strom größer als 5A verbindet.

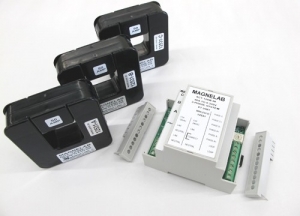

Der Lieferumfang enthält drei AC-Wireless-Stromsensor-Einheiten (CT-Einheiten) und eine Controller-Einheit (PT-Einheit). Die Controller-Einheit stellt drei Ausgänge zur Verfügung, deren Signale sowohl in der Amplitude als auch in der Phase dem jeweiligen der drei Wireless-Stromsensor-Messsignale entsprechen.
Der Controller kann auf DIN-Schienen montiert werden.
Häufige Anwendungen
- drahtlose Datenerfassung
- Aufzeichnung
- Leistungsüberwachung
- Energiehaushalt
- Energiekostenermittlung
Eigenschaften
- Eingangsnennstrom bis 1500A
- 0,333 Volt-Ausgang bei Nennstrom mit linearer Genauigkeit von +/- 1%
- Phasenwinkel < 1 Grad bei Nennstrom
- Frequenzbereich von 50 Hz bis 400 Hz
- Wireless-Reichweite 10m
- Controller-Speisung mit 120V AC oder 240V AC
- Maximalspannung: 600 V (am reinen Ãœbertrager)
- Temperaturbereich: -30°C bis +60°C
- UL-registriert, CE-zertifiziert und RoHS-konform
- 7 Jahre Garantie
